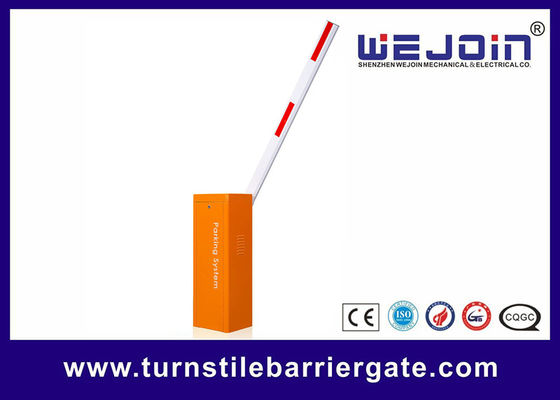

상업용 주차 공간용 고하중 AC 모터가 장착된 6m 텔레스코픽 붐 주차 차단기
붐 차단기스프링선택 표
|
붐 유형 |
붐 길이 (미터: M) |
스프링 직경 Φ (mm) |
|
고무 미장착 직선 붐 |
6≥L≥4.8 |
Φ5.5+Φ4.5 |
|
4.8>L≥3.5 |
Φ5.5 |
|
|
3.5>L≥2.5 |
Φ4.5 |
|
|
고무 장착 직선 붐 |
6≥L>5.3 |
Φ6.8+Φ4.5 |
|
5.3≥L≥4.3 |
Φ5.5+Φ4.5 |
|
|
4.3>L≥3.3 |
Φ4.5+Φ4.5 |
|
|
3.2≥L |
Φ4.5 |
|
|
관절 붐 |
5≥L>4.3 |
Φ5.5+Φ4.5 |
|
4.3>L≥3 |
Φ4.5+Φ4.5 |
|
|
3>L |
Φ4.5 |
|
|
펜스 붐, 2단 |
4.5≥L≥4.3 |
Φ6.8+Φ5.5 |
|
4.3>L≥3.8 |
Φ6.0+Φ5.5 |
|
|
3.8>L≥3 |
Φ5.5+Φ4.5 |
|
|
3>L |
Φ4.5+Φ4.5 |
|
|
펜스 붐, 3단 |
4≥L≥3.8 |
Φ6.8+Φ5.5 |
|
3.8>L≥3.3 |
Φ6.0+Φ5.5 |
|
|
3.3>L≥2.5 |
Φ5.5+Φ4.5 |
자동 차단기 기능 및 특징
WJDZJ 지능형 차단기는 자동 및 지능형 작동을 실현하기 위해 최신 기술 설계를 갖춘 당사 제품 중 하나입니다. 또한, 독특한 클러치 장치와 밸런스 장치로 인해 차단기가 더욱 안정적으로 작동합니다.
기능 및 특징
1). 휠 수동 해제. 전원이 꺼진 경우, 모터 하단의 휠 수동 해제를 돌려 붐을 수동으로 올립니다. 전원이 켜지면 모터가 정상적으로 작동합니다.
2). 강력하고 이중 스프링이 있는 기계 코어는 기계 코어가 더욱 안정적으로 작동하도록 합니다.
3). 다이캐스팅 알루미늄 합금 모터, 정밀하고 열 방출에 우수합니다.
4). 크랭크 및 로드 구조로 붐이 부드럽게 작동합니다.
5). 이중 안전 리미트 스위치 (광전 리미트 스위치 및 모터 메모리 센서).
6). 장애물에 대한 반전.
7). 자동 닫힘.
8). 충돌 방지 기능용 적외선 광전관 지원 (선택 사항).
9). 루프 감지기 지원 (선택 사항).
10). R&G 조명 인터페이스 (AC220V, 40W 램프 지원 가능).
11). 유선 제어 (스위치 신호) / 원격 제어 (418MHZ).
12). 디지털 제한, 더 정확함.
13). 주차 시스템용 열기, 닫기 제어 인터페이스.
14). 주차 시스템에 제한 상태 신호 제공.
붐 차단기 일반적인 고장 및 해결책
- 45도에서 떨어질 때 차단기 암이 자동으로 올라갑니다.
디지털 제한을 사용하는 경우, DIP “3s/6s 스위치 버튼”을 확인하여 DIP가 차단기 속도와 동일한지 확인하십시오.
- 차단기 암이 내려가거나 올라갈 때 약간 움직인 후 멈춥니다.
리미트 스위치 인터페이스가 제대로 연결되었는지 확인하십시오.
- 차단기 암이 수직 또는 수평 제한 위치에 있지 않습니다.
1. 블레이드 유형 제한의 경우, 광전 리미트 스위치를 확인하십시오.
2. 위쪽 각도의 DIP가 끝까지 조정되었는지 확인하십시오.
3. 연결 로드 및 차단기 암의 수직 및 수평 위치를 확인하십시오.
