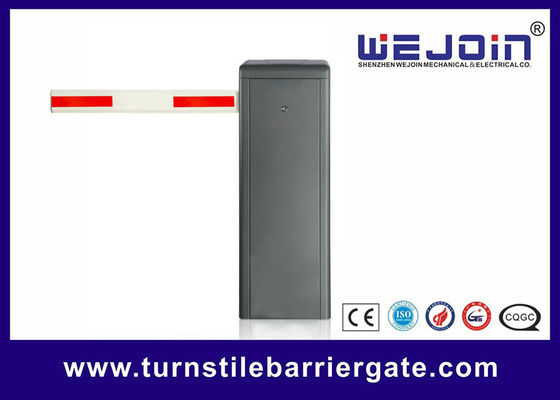

주차 시설 보안을 위한 100% 듀티 사이클 고성능 주차장 차단기
자동 차단기 간략 소개
이 제품은 캐비닛, 변속 메커니즘, 제어 장치 및 붐의 네 부분으로 구성됩니다. 좌측 설치형과 우측 설치형으로 구분되며, 주차장 입출구 제어 시스템에 사용됩니다.
이 제품은 직선 붐 차단기, 접이식 붐 차단기, 펜스 붐 차단기의 세 가지 유형으로 나뉩니다.
붐 차단기 기술 데이터
1. 작동 온도(모터): -35℃~ + 70℃
2. 전원 공급 장치 입력 전압: AC100~264V
3. 컨트롤러 입력 전압: DC24V±10%, 7.5A
4. 모터 전력: 180W
5. 상대 습도: 30%~80%, 결로 없음
6. 리모컨 거리: 열린 상태 및 방해 없음, L≤50M
7. 작동 속도: 1.5~6 초 조절 가능
8. MTBF: 3,000,000회
|
붐 유형 |
붐 길이 (미터: M) |
스프링 직경 Φ (mm) |
|
고무 없는 직선 붐 |
6≥L≥4.8 |
Φ5.5+Φ4.5 |
|
4.8＞L≥3.5 |
Φ5.5 |
|
|
3.5＞L≥2.5 |
Φ4.5 |
|
|
고무 있는 직선 붐 |
6≥L＞5.3 |
Φ6.8+Φ4.5 |
|
5.3≥L≥4.3 |
Φ5.5+Φ4.5 |
|
|
4.3＞L≥3.5 |
Φ4.5+Φ4.5 |
|
|
3.5＞L≥3 |
Φ5.5 |
|
|
3＞L |
Φ4.5 |
차단기 컨트롤러 인터페이스
1. 유선 제어 인터페이스:
이 인터페이스는 주차 시스템에 사용할 수 있으며, 외부 컨트롤러가 차단기를 제어하는 데에도 사용할 수 있습니다.
2. 충돌 방지 인터페이스:
적외선 광전관: Boom은 "적외선 광전관"과 "GND"를 단락시키면 올라갑니다.인터페이스 붐이 내려오는 동안.
루프 감지기: Boom은 "루프 감지기"와 "GND"를 단락시키면 올라갑니다.인터페이스 붐이 내려오는 동안; 붐이 상한 위치로 이동하면, "루프 감지기"와 "GND"가 연결 해제된 후 붐이 내려옵니다.인터페이스 연결 해제.
3. 릴레이 출력 인터페이스:
릴레이 출력은 출력 모드를 설정하여 다양한 응용 요구 사항을 충족하도록 설정할 수 있습니다. 자세한 내용은 고급 설정의 항목 H-16을 참조하십시오. 기본값은 제한 신호 출력이 다음과 같습니다.
차단기가 상한 위치로 열리면 COM과 LmO가 연결됩니다.
차단기가 하한 위치로 닫히면 COM과 LmC가 연결됩니다.
열고 닫는 동안 COM과 LmC, LmO는 연결 해제됩니다.
