E40Pro 거리변 상업 주차장용 차단기

프로젝트 개요

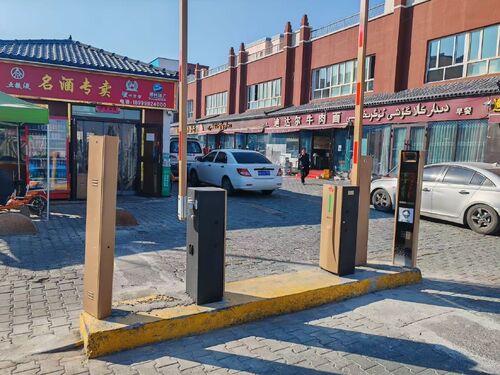

본 프로젝트는 길가 상업 지구에 서비스를 제공하는 공공 주차장의 차량 접근 제어 솔루션입니다. 차선 폭은 6미터입니다. 6미터 직선 붐이 장착된 E40Pro 차단기가 설치되었으며, 스프링 없는 기계 코어가 특징입니다. 소매점과 레스토랑으로 둘러싸인 야외 길가 주차장에 위치하며, 하루 종일 승용차를 처리하며 교통량이 산발적으로 피크를 이룹니다. 도로 먼지와 온도 변화에 노출되는 환경이므로 장비는 높은 옥외 내후성, 안정적인 긴 붐 작동 및 낮은 유지보수 요구 사항이 필요합니다. 차량 번호판 인식 장치와 통합되어 무인 관리를 실현합니다.

하드웨어 사양

• 차단기 모델: E40Pro
• 붐 사양: 6미터 직선 붐
• 코어 메커니즘: 스프링 없는 기계 코어, 전통적인 밸런스 스프링 구조 제거
• 구동 방식: DC 가변 주파수 모터 구동
• 붐 속도: 3초에서 6초까지 조절 가능
• 작동 온도: -30℃ ~ 70℃
• 입력 전압: AC100 ~ 265V 광대역 전압 적응
• 보호 등급: IP54, 옥외 조건에 적합

구현 주요 사항

1. 강화된 기초: 6미터 긴 붐 작동의 토크 요구 사항을 충족하기 위해 현장에 확장 및 두꺼워진 콘크리트 기초를 타설합니다. 캐비닛은 다중 지점에서 확장 볼트로 고정되어 긴 붐 리프팅 중 명확한 진동 없이 안정적인 본체를 보장합니다.
2. 붐 조립: 6미터 직선 붐은 고강도 알루미늄 합금으로 제작되었으며 전용 붐 조립을 통해 메커니즘 출력 샤프트에 단단히 연결됩니다. 동적 밸런스 매개변수는 배송 전에 사전 조정됩니다. 현장에서 스프링 조정이 필요 없으며, 붐 고정만으로 조립을 완료할 수 있습니다.
3. 시스템 통합: ANPR 단말기와 연동하여 입차 시 자동 개방 및 출차 시 결제 후 해제를 실현합니다. 스프링 없는 기계 코어는 모터 토크를 통해 전체 범위 토크 밸런스를 달성하며, 스프링 피로 감쇠가 없어 긴 붐의 작동이 더욱 부드럽습니다.
4. 안전 보호: 표준 장애물 반발 기능은 닫힘 중에 장애물이 감지되면 붐을 자동으로 들어 올립니다. 외부 적외선 빔 및 루프 코일 충돌 방지 장치를 지원하여 긴 붐이 있는 넓은 차선의 안전 제어 요구 사항을 충족합니다.

프로젝트 운영 이점

기존 스프링 차단기에 6미터 긴 붐을 장착하면 스프링에 과도한 하중이 가해져 빠르게 피로해지므로 빈번한 탄성 조정이 필요합니다. 장기간 작동 시 붐 진동 및 위치 편차가 발생할 수 있습니다. E40Pro는 스프링 없는 기계 코어를 채택하여 취약한 밸런스 스프링을 제거하고 구조적으로 긴 붐의 스프링 피로 문제를 해결하여 유지보수 없는 기간을 크게 연장합니다. 6미터 직선 붐은 넓은 차선 입구를 완전히 커버하여 차량이 줄을 서거나 게이트를 통과하는 것을 방지합니다. 길가 상업 주차장의 넓은 접근 시나리오에 적합합니다. 설치 후 장비는 안정적이고 부드럽게 작동하여 상업 지구 주차장의 연중무휴 접근 제어 요구 사항을 충족합니다.
