E40Pro 차단기 | 중국식 커뮤니티 입구

프로젝트 개요

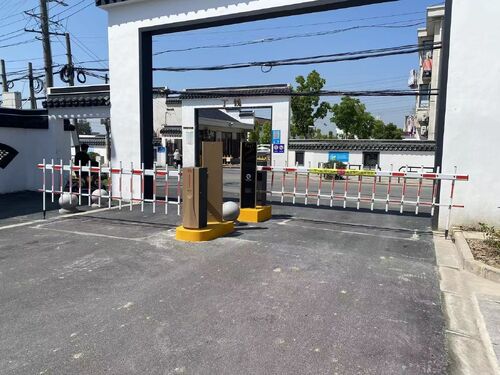

본 프로젝트는 중국식 주거 단지 정문에 대한 차량 접근 제어 솔루션입니다. 단일 차선은 4.5미터의 명확한 폭을 가지고 있습니다. 4.5m 펜스 암이 장착된 E40Pro 지능형 차단기가 배치되며, 스프링 없는 기계 코어가 장착됩니다. 전통적인 중국 건축 양식의 단지 입구에 위치하며, 주로 주민 개인 차량을 처리하며 비동력 차량 및 보행자와의 혼합 교통이 있습니다. 입구는 중국식 게이트 건물과 통합되어 장비 외관, 부드러운 작동 및 낮은 유지 보수 빈도에 대한 높은 조정이 필요합니다. 차단기는 번호판 인식 시스템과 통합되어 질서 있는 차량 접근을 실현하고 입구 보안 제어를 강화합니다.

하드웨어 사양

• 차단기 모델: E40Pro
• 붐 사양: 이중 프레임 구조의 4.5m 펜스 암
• 코어 메커니즘: 스프링 없는 기계 코어, 기존 밸런스 스프링 구조 제거
• 구동 방식: DC 가변 주파수 모터 구동
• 붐 속도: 3초에서 6초까지 조절 가능
• 작동 온도: -30℃ ~ 70℃
• 입력 전압: AC100 ~ 265V 광대역 전압 적응
• 보호 등급: IP54, 옥외 개방 조건에 적합
• 제어 기능: 다중 수직 바 펜스 구조로 강력한 물리적 차단 능력, 보행자 및 비동력 차량의 불법 통행 효과적으로 차단

구현 주요 포인트

1. 기초 적응 설치: 중국식 게이트 건물의 배치에 맞춰 현장에 콘크리트 기초를 타설하고, 확장 볼트로 캐비닛을 수평으로 고정합니다. 장비 배치는 건축 양식과 조화를 이루며 단지의 전체적인 경관을 손상시키지 않습니다.
2. 붐 조립 및 시운전: 4.5m 펜스 암은 현장에서 섹션별로 조립되며 전용 커넥터를 통해 메커니즘 출력단에 고정됩니다. 작동 밸런스 매개변수는 배송 전에 사전 설정됩니다. 스프링 없는 기계 코어는 모터 토크를 통해 토크 밸런스를 달성하므로 현장에서 스프링 장력 조절이 필요 없으며 편리하고 효율적인 설치를 보장합니다.
3. 커뮤니티 시스템 통합: 커뮤니티 차량 관리 시스템에 연결되고 ANPR 장치와 연동되어 주민 차량의 자동 개방 및 임시 방문객의 등록된 접근을 실현합니다. RS485 통신을 지원하여 커뮤니티 스마트 보안 플랫폼과 연결하여 중앙 집중식 입구 관리를 수행합니다.
4. 다중 안전 보호: 표준 장애물 반동 기능은 닫히는 동안 저항이 감지되면 붐을 자동으로 들어 올립니다. 루프 코일 충돌 방지 감지 및 펜스 암의 물리적 차단과 결합하여 이중 보호를 형성하여 차량 충돌 손상을 방지하고 보행자 및 비동력 차량이 게이트를 통과하는 것을 효과적으로 방지합니다.

프로젝트 운영 이점

장기간 커뮤니티에서 사용되는 일반적인 스프링 밸런스 차단기의 경우, 밸런스 스프링은 피로와 탄성 손실이 발생하기 쉬워 정기적인 조정 및 교체가 필요하며 높은 유지 보수 비용이 발생합니다. 일반적인 직선 붐은 보행자 및 비동력 차량의 불법 통행을 거의 제한할 수 없어 잠재적인 안전 위험을 남깁니다. E40Pro는 스프링 없는 기계 코어를 채택하여 구조적으로 취약한 스프링 부품을 제거하고 장기적인 유지 보수 빈도와 비용을 크게 줄이는 동시에 더 안정적인 작동을 제공합니다. 4.5m 펜스 암은 차선 폭을 완전히 커버할 뿐만 아니라 물리적 접근 제어를 강화하여 커뮤니티의 혼합 교통 시나리오에 적응합니다. 한편, 간결한 장비 외관은 중국식 커뮤니티의 경관 스타일과 잘 어울립니다.
