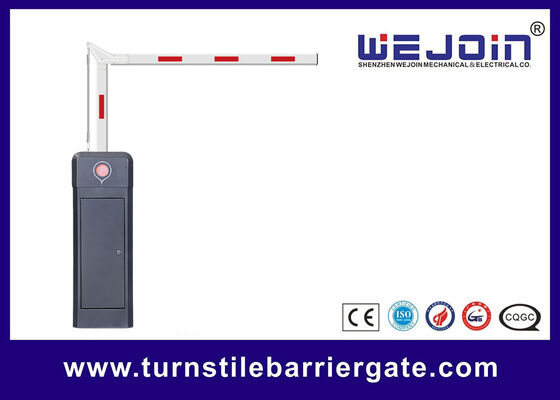

고신뢰성 및 품질 100% 듀티 사이클 90도 접이식 붐 원격 제어 차단기 게이트
모터 구동 시스템: 견고한 연결 로드 변속 메커니즘 및 밸런싱 스프링 시스템과 결합된 DC 가변 주파수 제어 모터를 특징으로 합니다. 이 설계는 매우 안정적이고 부드럽고 신뢰할 수 있는 작동을 보장합니다. 주요 구성 요소는 수명이 길도록 설계되었으며, 모터는 최대 600만 사이클, 밸런스 스프링은 500,000 사이클까지 사용할 수 있습니다.
고급 안전 - 장애물 감지: 장애물 접촉 시 지능형 자동 반전 기능을 통합합니다. 붐이 하강 시 장애물에 부딪히면 즉시 자동으로 방향을 반전하여 손상을 방지하고 안전성을 향상시킵니다.
통합 안전 및 전원: 레이더 감지기, 루프 감지기, 적외선 광전 빔을 포함한 외부 안전 액세서리를 원활하게 지원하도록 설계되어 포괄적인 충돌 방지 기능을 제공합니다. 편의성을 위해 레이더 센서와 같은 외부 장치에 직접 전원을 공급하는 데 사용할 수 있는 내장 DC 12V 전원 출력을 갖추고 있어 설치가 간편합니다.
통신 및 연결: 유연한 통신 옵션을 제공합니다. 중앙 집중식 제어 시스템 통합을 위해 표준 RS485 통신을 지원합니다. 또한 RS485 오프라인 연결을 허용하여 중앙 컨트롤러 없이 동기화된 작동을 위해 여러 차단기를 연결할 수 있습니다.
| 모델 | WJCB01VF-H | WJCB01VF-I | ||||
| 작동 속도 | 1-4S | 2-6S | 6S | 6S | 6S | 6S |
| 붐 유형 | 직선 | 직선 | 90° 접이식 | 180° 접이식 | 2 펜스 | 3 펜스 |
| 최대 붐 길이 | 4.5M | 4M~8M | 5M | 4M | 4.5M | 4M |
| 입력 전압 | AC100-265V | |||||
| 주파수 | 50/60HZ | |||||
| 모터 전압 | DC24V | |||||
| 인클로저 등급 | IP54 | |||||
| 작동 온도 | -30°C ~ +70°C | |||||
| MTBF | 6000000회 | |||||
| 교통 흐름 적용 | 24시간 중단 없는 작동 | |||||
| 최대 모터 전력 | 240W | 180W |
||||
| 최대 모터 속도 | 500r/min | 360r/min |
||||
| 최대 토크 | 280N.m | 320N.m | ||||
차단기 게이트 컨트롤러 인터페이스 설명
충돌 방지 인터페이스:
적외선 광전관: 붐이 하강하는 동안 “적외선 광전관 인터페이스”와 “GND”를 단락시키면 붐이 올라갑니다.
루프 감지기: 붐이 하강하는 동안 “루프 감지기 인터페이스”와 “GND”를 단락시키면 붐이 올라갑니다. 상한 위치에서 이 두 인터페이스가 분리되면 붐이 자동으로 내려갑니다.
RS485 통신 인터페이스 :
컴퓨터 또는 시스템으로 차단기 게이트를 제어하거나 차단기 게이트의 상태를 확인하는 데 사용됩니다. 또한 페어링된 차단기 게이트를 동기적으로 온라인 제어하는 데 사용됩니다.
